做网球拍和高尔夫器材用复合材料胶时，真正影响成品表现的，往往不是单一的“强度够不够”，而是刚性、韧性、回弹感、阻尼感和疲劳寿命能否同时落在合适区间。对代工厂、研发工程师和采购团队来说，碳纤维球拍粘接胶的选型逻辑通常应先围绕界面稳定、工艺窗口和长期使用表现展开，再去比较初始强度、固化效率和成本结构。
如果你的项目正在评估拍框拼接、拍柄装配、球杆杆身与金属件连接，或其他复合材料结构件装配，可以先结合复合材料树脂胶选型支持了解基础思路。对体育器材而言，树脂胶不只是“把两种材料粘在一起”，还承担应力传递、振动吸收、尺寸稳定和装配一致性的任务，因此前期选型越清晰，后续打样、试产和批量放大的偏差通常越容易控制。
先说结论：体育器材结构胶更看重韧性与刚性的平衡
从胶粘剂制造商角度看，网球拍和高尔夫器材的复合材料胶，多数情况下更适合以环氧体系为主体，再根据装配位置、受力方式和节拍要求引入不同增韧方向。原因很直接：这类器材既要传递载荷，又要管理冲击和振动；既要避免结构松动，又不能因胶层过脆导致局部开裂、异响或长周期疲劳衰减。
如果把胶层理解为一个夹在碳纤维层板、金属嵌件或握把结构之间的“应力缓冲区”，那么它过硬时，界面更容易在冲击和反复弯扭中出现微裂纹；它过软时，定位稳定性、挥拍反馈和长期尺寸保持又可能受到影响。这也是为什么很多项目在小样阶段看似通过，但一到疲劳循环、热湿老化或装配节拍变化后，问题才会集中暴露。
在我们面向体育器材客户的应用支持中，通常会先把器材拆成几个不同胶接功能区：主结构承载区、局部固定区、减振区、灌封区和握把装配区。不同功能区不一定用同一胶种，也不建议只凭“高强度”或“固化快”下决定。若产品开发同时涉及复材层板与装配结构，可进一步参考复合材料行业粘接方案，先把载荷路径、基材界面和工艺节拍梳理清楚，再进入具体配方筛选。
什么是韧性调校
树脂基体决定基本性格
同样叫树脂胶，不同树脂基体的表现差异很大。环氧体系通常更适合结构粘接，原因是其界面附着、尺寸稳定和可调窗口相对清晰；聚氨酯更容易做出较好的柔韧吸振特征；有机硅更适合位移较大、耐候要求高但承载要求相对有限的场景；丙烯酸在部分装配流程中能提供较快定位；UV 胶则更偏向可见光照区域的小面积固定或辅装用途。
固化剂影响硬度、耐热与操作时间
对复合材料结构胶来说，固化剂不仅决定固化速度，也影响交联密度、玻璃化转变区间、脆性倾向和后固化需求。体育器材项目常见的难点在于：车间希望可操作时间更宽，生产希望固化更快，研发希望疲劳性能更稳，采购又希望方案不要过于复杂。实际配方往往要在这几项之间折中，而不是追求单一指标。
增韧剂不是越多越好
增韧剂可以帮助胶层吸收冲击、降低脆裂风险，但加入过多后，可能带来模量下降、耐热下降、流动性变化或表面状态不稳定。特别是球拍框体和球杆连接部位，若胶层为了“软”而明显牺牲刚性，最终可能反映为手感拖沓、定位偏移或长期蠕变。
填料与交联密度影响手感与界面稳定
填料可用于调节粘度、收缩、导热、阻尼或尺寸稳定性，但它也可能改变润湿表现和界面应力分布。交联密度偏高时，胶层更硬、更脆；交联密度偏低时，柔韧性上升，但耐热和长期尺寸稳定性可能承压。对于高频挥拍器材，韧性调校本质上就是让这些变量在真实工况下协同工作，而不是只在实验室常温静态条件下表现好看。
关于界面强度与韧性平衡，碳纤维表面处理和界面结合机理本身就存在“不是越强越好”的问题，过度追求刚性界面，未必有利于抗冲击与疲劳表现。相关机理可参考碳纤维复合材料的界面结合所反映的研究思路，这一点对球拍和球杆类产品尤其值得重视。
体育器材常见粘接对象与材料兼容性
碳纤维复合材料对界面清洁度很敏感
碳纤维复合材料本身并不是单一材料，表层可能是环氧基复材、含脱模残留的模压表面、打磨后暴露的树脂层，或者带涂层、底漆、油墨的装饰面。不同表面能和粗糙度会显著影响润湿与附着。很多看似“胶不够强”的问题，实际来自脱模剂残留、打磨粉尘、擦拭溶剂不匹配或表面开放时间过长。
玻纤层与混杂层板要关注层间应力
部分运动器材会使用碳纤维与玻纤混杂结构，以调节成本、韧性或局部手感。对这类界面，胶层既要附着在树脂基体上，也要适应不同模量材料之间的微位移差异。如果胶层太脆，长期弯扭后更容易在层间附近形成白化、边缘起翘或微裂纹。
金属嵌件要兼顾附着和电化学环境
高尔夫器材中常见金属端部件、配重件或连接件，网球拍中也可能遇到金属嵌件和紧固补强结构。此时要同时考虑金属表面处理、油污控制、表面粗化方式以及长期湿热环境下的界面稳定。若有导电碳纤维与金属长期接触的组合，还要提前考虑环境侵蚀和边界密封。
握把基材、泡棉和涂层表面更看重柔顺匹配
握把区域经常涉及弹性体、泡棉、皮革类包覆层、热塑件或涂层面，单纯使用高模量结构胶未必合适。这类部位除了附着力，还要看触感、压缩回复、耐汗液、耐清洁剂和长期不松动。如果用错体系，初装可能没问题，但使用一段时间后会出现边缘翘起、局部滑移或异味投诉。
涉及复杂复材基材与局部结构件装配时，建议把界面条件、表面处理和预期载荷一起提交给胶厂评估，而不是只发一句“碳纤维对金属要用什么胶”。像碳纤维部件粘接与选型这类思路，重点就在于先确认基材状态和实际受力，再讨论胶种是否匹配。
不同胶种如何影响器材性能
| 胶种 | 典型优势 | 更适合的体育器材场景 | 使用边界 |
|---|---|---|---|
| 环氧胶 | 结构附着力、尺寸稳定性、可做较完整韧性调校 | 拍框结构件、球杆连接、复材与金属粘接 | 需关注脆性控制、固化制度和后固化管理 |
| 聚氨酯胶 | 柔韧、减振、对动态位移适应较好 | 握把装配、局部缓冲、部分非主承载连接 | 高温尺寸稳定和高刚性场景需谨慎评估 |
| 有机硅胶 | 耐候、柔顺、应力释放能力较好 | 密封、防护、局部缓冲和电子小部件封装 | 不宜简单替代高承载结构粘接 |
| 丙烯酸胶 | 部分工艺中定位较快，对部分金属附着较积极 | 节拍敏感的装配固定场景 | 对复材表面和气味、收缩、工艺兼容性要先验证 |
| UV胶 | 可见光照区域固化快，适合精细小面积固定 | 透明件、小零件辅助固定 | 遮光区域和深层结构不适合作为主固化方式 |
在网球拍和高尔夫器材中，主结构承载区通常还是以环氧类或改性环氧类方案更常见，因为它更容易在强度、刚性、韧性和耐久之间做系统调校。局部缓冲、握把包覆或密封区域，则可考虑柔性更高的方案分工使用。对于需要兼顾轻量化、装配效率和结构稳定的项目，也可从轻量化结构胶应用的思路出发，先定义胶层承担的是“承载”“定位”“减振”还是“封装”，再反推配方方向。
碳纤维球拍粘接胶的韧性与刚性如何平衡
避免“太脆”
胶层过脆的典型表现包括跌落后边缘开裂、挥拍后异响、冲击区白化、热循环后界面微裂纹增多，以及疲劳测试中强度保持不稳。配方上通常可从增韧树脂、橡胶相、核壳粒子或柔性链段引入角度处理，但需要同时观察模量、Tg 和粘度变化，不能只看室温剥离表现。
避免“过软”
胶层过软时，拍框或球杆在动态载荷下可能出现位移放大，手感发闷、反馈不干脆，长期还可能表现为握把松动、金属件轻微转动或装配尺寸漂移。研发上要重点看断裂伸长与模量是否匹配结构需求，而不是一味把柔韧性做高。
Tg、阻尼与回弹感要一起看
对挥拍类器材，胶层的玻璃化转变区间与使用环境关系很大。如果产品在高温仓储、夏季运输或户外使用时接近材料转变区间，手感与尺寸稳定都可能变化。另一方面，阻尼太低可能让冲击更直接，阻尼太高又可能削弱回弹感。研究也表明，碳纤维复合材料的取向与树脂体系会共同影响阻尼和动态响应，可参考碳纤维复合材料对高尔夫球杆阻尼性能的影响因素所对应的分析方向，在项目开发中把材料设计和胶层设计联合考虑。
疲劳耐久比一次性强度更重要
对运动器材来说，单次静态强度能过线，只能说明胶层“能粘住”；真正决定用户长期体验的是反复受力后的界面保持能力。我们更建议关注一定循环次数后的强度保持、外观变化、异响风险和断面形貌，因为这些指标更接近真实使用反馈。
施工与固化工艺窗口怎么设
粘度与涂胶方式

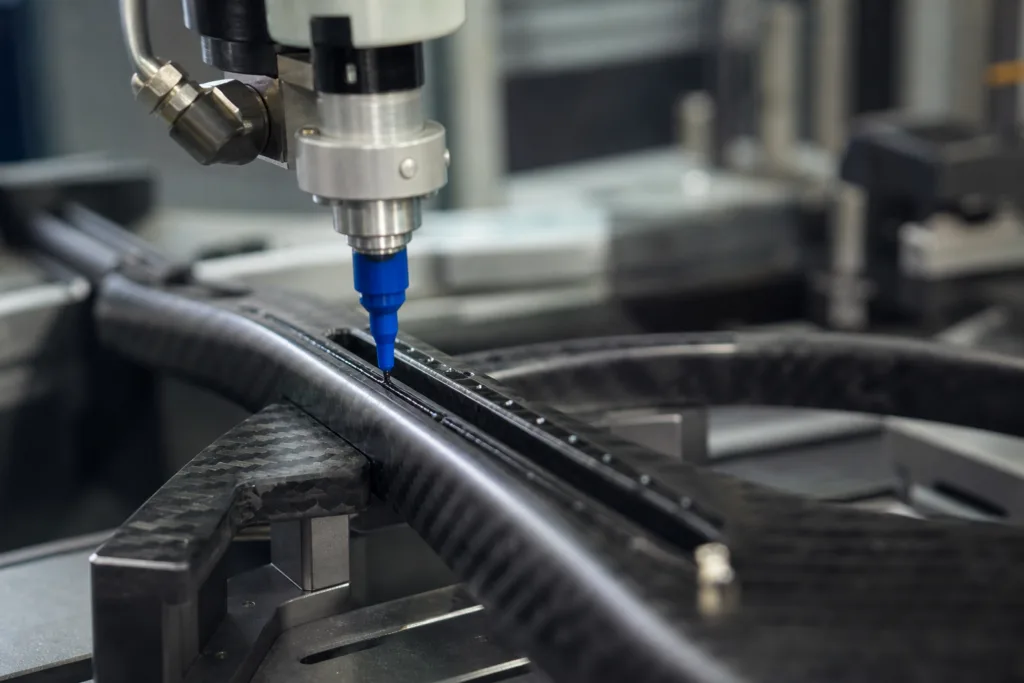

粘度太低，容易流挂、污染外观面或导致胶层厚度不稳；粘度太高，又可能难以润湿狭窄结构，带来夹气和局部缺胶。球拍和球杆部件常见的工艺包括手工刮涂、定量点胶、混胶枪双组分施胶和夹具辅助装配。选型时应把设备方式、操作节拍、胶层目标厚度一起考虑。
可操作时间与定位时间
如果可操作时间过短，现场稍有停顿就可能出现粘度上升、润湿不足或组装错位；如果定位时间过长，节拍压力和治具占用又会明显上升。量产项目中，很多问题不是胶本身做不到，而是胶与现场节拍没对齐。因此研发打样阶段就应模拟真实换线、停线、返工和多工位操作场景。
固化温度、时间与后固化
室温固化适合设备简单、热敏基材较多的装配，但完全依赖室温往往意味着固化时间更长，对环境波动更敏感。加热固化可以缩短节拍、提高交联完整度，但也要考虑复材件内应力、夹具变形和装配治具精度。部分高要求结构件还会设置后固化，以帮助材料性能更稳定地释放出来。
如何减少气泡、溢胶和局部脱层
减少问题的核心不是某一个动作，而是整套窗口控制：表面清洁、混胶均匀性、点胶轨迹、贴合速度、夹持压力、保压时间和环境温湿度要协同管理。深槽结构、闭口腔体和长细杆件尤其容易夹气，必要时可通过降粘、分段施胶、预抽真空或改变装配顺序来优化。若你的项目需要把施工窗口与结构性能一起反推，通常应尽早与碳纤维结构胶定制流程对接，这样能更早发现配方与产线之间的适配问题。
另外，从工厂合规与职业健康角度，体育器材用胶也应关注VOC管理、车间通风和作业暴露要求，特别是出口项目或品牌审厂项目。采购阶段可同步核对GB 33372-2020 胶粘剂挥发性有机化合物限量对应的约束思路，并与供应商确认体系类型、施工注意事项和包装储运要求。
关键性能指标建议怎么读
| 指标 | 关注重点 | 对器材表现的意义 | 选型提醒 |
|---|---|---|---|
| 初粘或定位时间 | 装配后多久能稳定夹持 | 决定节拍与治具占用 | 不要只看实验室数据，要看现场温度 |
| 终粘或完全固化时间 | 性能何时接近稳定 | 影响后续加工与包装时间 | 确认是否需要后固化 |
| 剪切强度 | 界面承载能力 | 反映结构连接基础水平 | 需结合失效模式一起看 |
| 剥离强度 | 抗边缘起裂能力 | 与韧性和抗冲击更相关 | 适合辅助判断“太脆”风险 |
| 冲击性能 | 瞬时载荷下的破坏倾向 | 关系跌落、碰撞和挥拍冲击 | 建议做多温区对比 |
| 热老化与湿热老化 | 高温高湿后的保持率 | 关系运输、仓储和使用寿命 | 需与外观变化一起判断 |
| 耐汗液与耐清洁剂 | 表面和界面稳定性 | 关系握把区和用户接触区表现 | 要按真实接触方式验证 |
| 回弹与阻尼表现 | 动态响应和振动衰减 | 直接影响击球和挥杆手感 | 不能只靠单一静态数据判断 |
不少采购团队在看TDS时，只会先找“强度”一栏，但从制造商视角看，TDS更像一份方向性文件。你需要同时问清测试条件、基材类型、胶层厚度、固化制度、试样制备方式和典型误差来源。没有这些背景，同一个强度数值对实际项目的指导意义可能很有限。
样品测试验证要尽量贴近真实工况
先做基础筛选，再做应用验证
基础筛选通常包括混胶状态、施工手感、初步剪切、剥离、外观和固化完整性。通过第一轮后，再进入更贴近应用的球拍框体、杆身连接或握把装配测试。这样做的好处是可以先淘汰明显不匹配的体系，避免把大量时间消耗在后期返工上。
剪切试验适合做初始比较
对复材件来说，单搭接拉伸剪切是一个常用的初筛方法，能帮助比较不同树脂体系、表面处理和固化条件下的界面承载表现。若需要建立更规范的筛选基线，可参考复合材料对复合材料的单搭接拉伸剪切强度试验方法所对应的方法框架，再结合你的样件尺寸和实际装配形态调整。
动态测试比静态测试更接近用户体验
建议把DMA、热循环、湿热老化、疲劳循环、跌落冲击和外观检查组合起来看。比如某些胶在室温剪切中表现稳定，但经过热湿老化后会出现边缘白化和声学异响；另一些胶的初始强度不算突出，却在循环后的保持更平衡。对网球拍和高尔夫器材，这种差异往往比单点峰值数据更有决策意义。
断面观察很有价值
很多失败样件如果只看“强度掉了多少”，很难找到真正原因。建议同步观察断面是基材破坏、界面破坏、胶层内聚破坏，还是夹气、污染、缺胶、固化不均导致的异常破坏。断面分析往往能直接指导下轮调整，到底该改表面处理、改固化制度，还是改配方韧性。
常见失效与排查方向
脆裂与边缘起裂
常见原因包括交联过高、增韧不足、胶层过薄、应力集中、后固化不足或低温冲击下脆性放大。可从增韧方向、胶层厚度控制和边缘结构优化入手排查。
层间脱粘与局部开口
常见于复材表面处理不稳定、脱模剂残留、打磨不均、装配时夹气或贴合压力不够。若同一批次不同工位表现差异大，通常还要回头检查清洁流程、开放时间和混胶比例控制。
白化、黄变与外观投诉
白化可能来自应力、潮气、微裂纹或表面相容性问题；黄变则与树脂体系、热历史和环境暴露有关。若产品外观要求较高，早期就应把颜色稳定性和表面观感纳入试样评价，而不是等量产后再补充。
挥拍异响与握把松动
这类问题往往不是单一强度不足，而是局部位移、空腔夹气、柔性区错配或长期疲劳后界面松脱导致。需要结合声学检查、切片观察和循环后尺寸复测一起分析。
长期疲劳衰减
如果样件前期合格，但循环后衰减明显，通常要同时复盘配方韧性、基材界面、胶层厚度、固化完整性和装配应力。仅靠提高初始强度，未必能改善长期疲劳表现。
OEM与定制采购要点
体育用品代工厂在与胶粘剂制造商沟通时，提供的信息越完整，配方匹配越高效。建议至少准备以下内容：基材组合、表面处理方式、零件尺寸、胶层目标厚度、施工设备、混胶方式、目标节拍、可接受固化温度、是否允许后固化、目标手感倾向、耐温耐湿要求、包装形式、月用量和试产计划。
如果需要OEM或私有品牌开发，还应提前讨论最小起订量、标签与包装规格、储存条件、保质期管理、批次追踪方式和来料检验项目。我们在支持这类项目时，通常会建议客户把“不能接受的问题”写得比“理想指标”更具体，例如不能异响、不能白化、不能高温后松动、不能超出产线开放时间等。这些限制条件往往比一句“要高强度高韧性”更有用。
从供应稳定角度看，除了胶本身的性能，采购还应关注原料波动应对、批量生产一致性、包装规格是否适配现场、冷藏或常温储运要求、开封后可使用时长，以及异常批次如何追溯。对长期合作项目，这些问题的重要性并不低于单次打样结果。若需要制造商视角的系统支持，也可以了解正大升在结构胶、复合材料用胶和定制配方沟通中的配套思路，把实验室指标、产线节拍和批量交付放在同一张评估表中讨论。
选型清单：打样前先确认这几件事
- 先确认胶层承担的主要任务，是承载、定位、减振还是灌封。
- 列清楚基材真实表面状态，包括是否有脱模剂、涂层、底漆或金属表面处理。
- 定义产线窗口：可操作时间、定位时间、固化温度、允许返工方式。
- 提前规划测试矩阵：初始性能、热湿老化、疲劳循环、跌落冲击、外观与异响。
- 把TDS参数与实际样件表现一起看，不要脱离工况单独解读。
- 若目标涉及手感微调，建议安排两到三档韧性方案平行测试，而不是一次只试一个点。
对网球拍和高尔夫器材来说，树脂胶的价值不只是“粘住”，而是在结构可靠、回弹反馈、阻尼感和装配稳定之间找到平衡。更稳妥的方式，通常是先做小范围样品筛选，再进行真实结构件试装、疲劳验证和试产确认。只要前期资料完整、测试方法贴近工况，胶粘剂制造商与器材代工厂之间的配方微调会更高效，也更有助于降低批量放大时的风险。
常见问题
碳纤维球拍粘接胶是不是强度越高越好？
不是。对球拍和高尔夫器材来说，胶层除了提供基础粘接，还要参与应力传递、振动管理和疲劳耐久。如果只追求高强度而忽略韧性、模量和固化完整性，后期可能出现脆裂、异响、边缘白化或长期衰减。更合适的做法是把强度、韧性、回弹感和工艺窗口一起评估。
网球拍和高尔夫器材都能用同一种结构胶吗？
不一定。两类器材都可能使用碳纤维复合材料，但具体受力方式、装配结构、胶层厚度和手感要求并不相同。主承载区、握把区、局部固定区和封装区也可能需要不同体系。实际项目中，通常需要按部位拆分评估，而不是用一款胶覆盖全部场景。
打样时应优先看哪些测试项目？
建议先看施工手感、混胶状态、初步剪切、剥离、外观和固化完整性，再进入热循环、湿热老化、疲劳循环、冲击和异响检查。若产品对手感敏感，还应增加动态响应或阻尼相关验证。测试越接近真实使用环境，筛选结果越有参考价值。
如果现场节拍很紧，应该优先缩短固化时间吗？
可以优化，但不建议只追求更快固化。固化过快可能缩短可操作时间，增加混胶波动、装配错位和局部润湿不足的风险。更稳妥的做法是综合调整可操作时间、定位时间、加热条件和夹具安排，让胶的反应速度与产线节拍匹配，而不是单纯压缩时间。
采购向胶粘剂制造商询价时，至少要提供哪些信息？
至少要提供基材组合、表面处理方式、胶层厚度、施工设备、目标节拍、固化条件、预期性能、包装规格和预计用量。如果还有异响控制、外观、耐汗液、耐清洁剂或出口合规要求，也应一并说明。信息越完整，制造商越容易给出更贴近项目的样品建议。
批量生产前为什么还要做试产验证？
因为实验室样件与真实产线存在差异，包括混胶精度、温湿度、操作熟练度、治具精度、开放时间和批次波动。试产验证的目的，是确认配方在实际设备、实际节拍和实际人员条件下仍能稳定运行，并及时发现溢胶、夹气、固化不均或来料波动等问题。
